| modélisation | Liaisons et Torseurs associés | F Info. |
|
Ponctuelle |
Linéaire rectiligne |
Linéaire annulaire |
Rotule |
Rotule à doigt |
|
|
|
|
|
|
|
Appui plan |
Pivot |
Pivot glissant |
Glissière |
Hélicoïdale |
 |
 |
 |
 |
 |

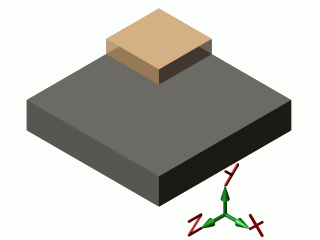

Liaison ponctuelle de normale y
|
Schéma
|
Contact ponctuel
|
Mobilités Tx Rz 0 Ry Tz Rz |
Torseur 0 0 Y 0 0 0 |

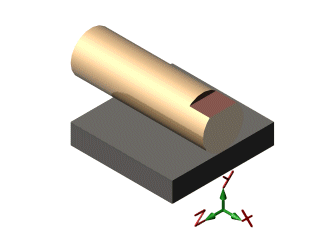

Liaison linéaire rectiligne de contatct x, de normale y
|
|
Schéma
|
Contact linéique rectiligne
|
Mobilités Tx Rx 0 Ry Tz 0 |
Torseur 0 L Y M 0 0 |

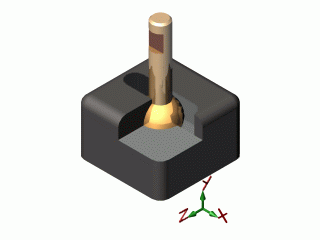

Liaison linéaire annulaire d'axe x
|
Schéma
|
Contact linéique circulaire
|
Mobilités Tx Rx 0 Ry 0 Rz |
Torseur 0 0 Y 0 Z 0 |

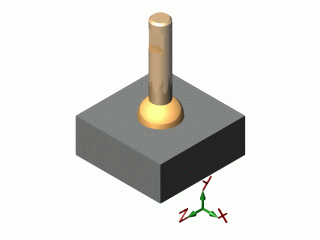

Liaison rotule de centre A
|
Schéma
|
Contact surfacique sphèrique ou linéique circulaire |
Mobilités 0 Rx 0 Ry 0 Rz
|
Torseur X 0 Y 0 Z 0
|

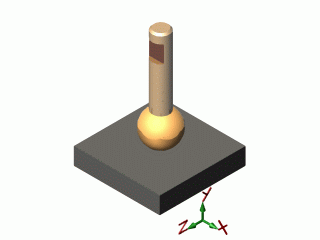

Liaison rotule à doigt de rainure x, de doigt y
|
Schéma
|
Contact surfacique sphèrique ou linéique circulaire |
Mobilités 0 0 0 Ry 0 Rz
|
Torseur X L Y 0 Z 0
|

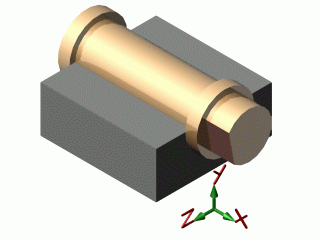

Liaison Pivot d'axe x
|
Schéma
|
Contact surfacique cylindrique* *en général |
Mobilités 0 Rx 0 0 0 0 |
Torseur X 0 Y M Z N |

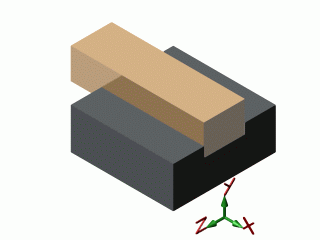

Liaison Glissière d'axe x
|
Schéma
|
Contact surfacique plan* *en général |
Mobilités Tx 0 0 0 0 0 |
Torseur 0 L Y M Z N |

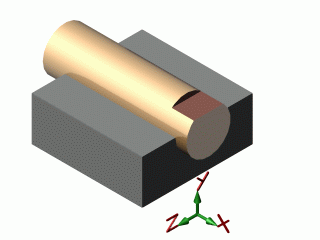

Liaison Pivot glissant d'axe x
|
Schéma
|
Contact surfacique cylindrique* *en général |
Mobilités Tx Rx 0 0 0 0 |
Torseur 0 0 Y M Z N |
Liaison Appui plan de normale y
|
Schéma
|
Contact surfacique plan* *en général |
Mobilités Tx 0 0 Ry Tz 0 |
Torseur 0 L Y 0 0 N |

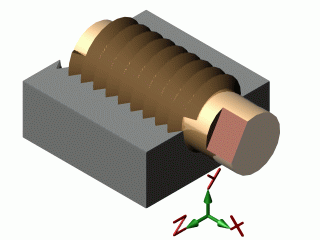

Liaison Hélicoïdale d'axe x
|
Schéma
|
Contact surfacique helicoîdal
|
Mobilités Tx Rx* 0 0 0 0 *Rx = Tx.2p /p p : pas |
Torseur X L* Y M Z N *L = -X.p/2p
|
FRetour Info :
|
Contact : Francis LOQUET Laboratoire de technologie S Lycée E. Branly BOULOGNE SUR MER Dernière révision : 08 décembre 1999. |
 |
