Catalogue / Opel / TIGRA-B
Groupes de pièces
BOITE DE VITESSE F17

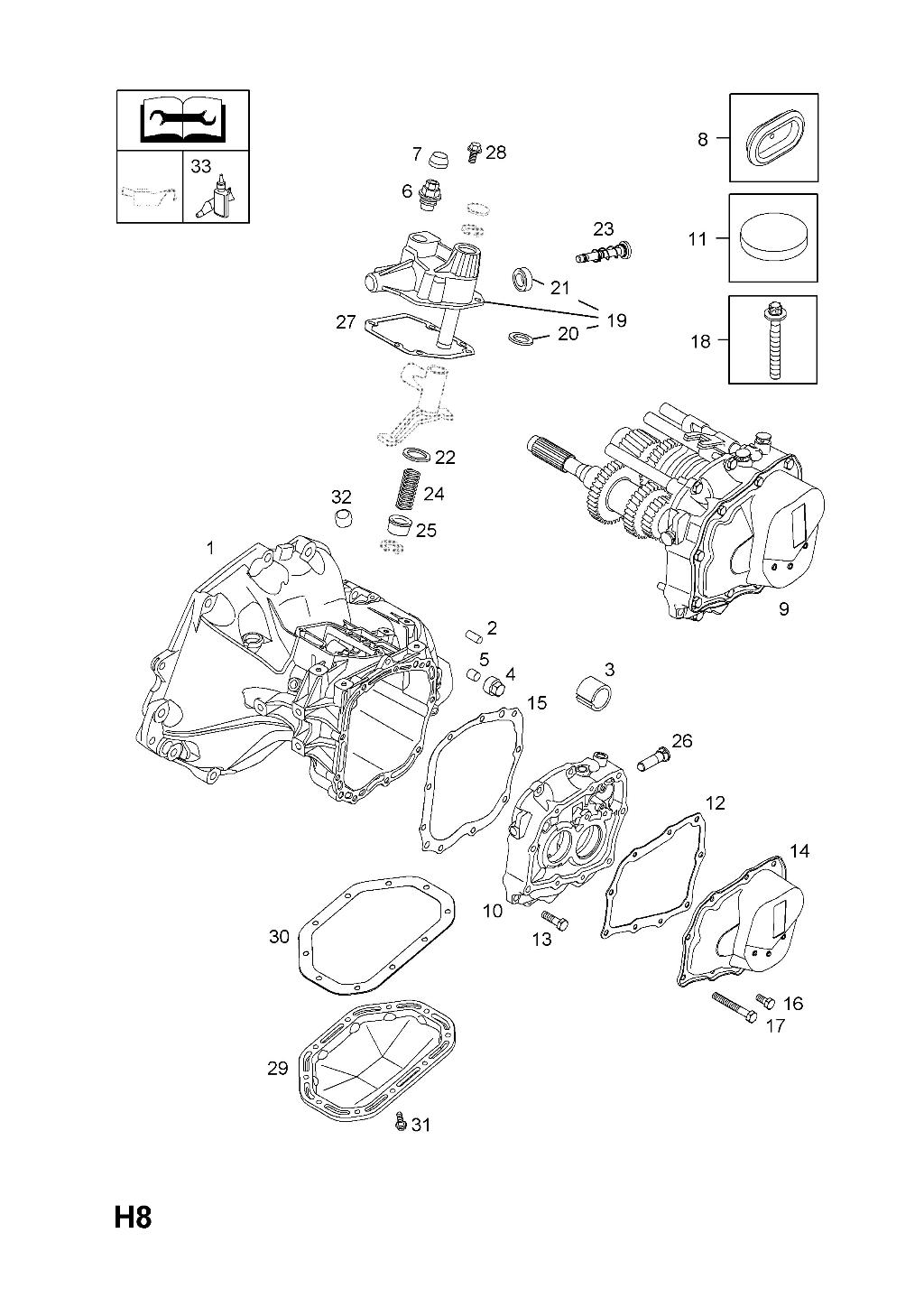

4. BOITIER ET COUVERCLES DE TRANSMISSION
Note
Les articles illustrés mais non listés ne sont pas installés sur votre véhicule.
Les articles illustrés sans numéro sont listés sur un autre schéma
Retour à la page précédente
N° d'image N° de pièce GM Désignation Quantité
4. BOITIER ET COUVERCLES DE TRANSMISSION
1 9117906 702036 BOITIER DE TRANSMISSIONZ18XE[2H9] 1
1 55579098 702027 BOITIER DE TRANSMISSIONZ18XE[2H9] 1
1 93190989 702079 BOITIER DE TRANSMISSION (47MM TROU DIAMETRE POUR PALIER D'ARBRE PRINCIPAL)Z18XE[2H9] 1
1 93179165 702072 BOITIER DE TRANSMISSION (44.5MM TROU DIAMETRE POUR PALIER D'ARBRE PRINCIPAL) (UTILISEE AVEC BOITE DE VITESSES A ETAGEMENT LARGE DES RAPPORTS)Z13DT[LN9] 1
1 93190990 702080 BOITIER DE TRANSMISSION (47MM TROU DIAMETRE POUR PALIER D'ARBRE PRINCIPAL) (POUR UTILISATION AVEC TRANSMISSION DE RAPPORT D'ECONOMIE)Z13DT[LN9] 1
2 90343317 706804 -GOUPILLE CYLINDRIQUE,10 X 20 MM,FLASQUE A PALIER DE BOITE DE VITESSES 2
3 90334359 702531 -BAGUE,14 X 16 X 8,CARTER DE BOITE DE VITESSES 2
4 11030004 2060932 VIS-BOUCHON,M18 X 1.5,CARTER DE BOITE DE VITESSES 1
5 3449250 702551 BOUCHON,AIMANT,10 X 10 MM 1
6 90086885 702206 BOUCHON,RENIFLARD D'HUILE,BOITIER DE SELECTEUR 1
7 3442140 416541 CAPUCHON,BOUCHON DE RENIFLARD D'HUILE 1
8 55351941 702282 CACHE (UTILISER AVEC BOITE DE VITESSES MANUELLE F17)Z13DT[LN9] 1
9 55350057 5706468 PLAQUE,EXTREMITE DE TRANSMISSION,3.74,TAUX (REMPLACÉ PAR 55561818 7 06 823)Z18XE[2H9] 1
9 55561818 706823 PLAQUE,EXTREMITE DE TRANSMISSION,3.74,TAUX (UTILISEE AVEC BOITE DE VITESSES A ETAGEMENT SERRE DES RAPPORTS) 1
9 55565080 5706767 PLAQUE,EXTREMITE DE TRANSMISSION,3.74,TAUX (UTILISEE AVEC BOITE DE VITESSES A ETAGEMENT SERRE DES RAPPORTS) 1
9 55350052 5706466 PLAQUE,EXTREMITE DE TRANSMISSION,RAPPORT3.55 (REMPLACÉ PAR 55561822 7 06 827)Z13DT[LN9] 1
9 55561822 706827 PLAQUE,EXTREMITE DE TRANSMISSION,RAPPORT3.55Z13DT[LN9] 1
9 55565076 706838 PLAQUE,EXTREMITE DE TRANSMISSION,3.55,TAUX (UTILISEE AVEC BOITE DE VITESSES A ETAGEMENT LARGE DES RAPPORTS) (PLUS DE MAINTENANCE - UTILISATION 24578526 7 06 024) 1
10 55350050 706551 RALLONGE DE BOITIER,PLAQUE DE PALIER 1
10 55561811 706818 RALLONGE DE BOITIER,PLAQUE DE PALIER (POUR COUVERCLE METALLIQUE) 1
10 55565361 702563 RALLONGE DE BOITIER,PLAQUE DE PALIER (POUR COUVERCLE PLASTIQUE) 1
11 8957605 706620 AIMANT,BOITIER DE PROLONGEMENT 1
12 90522082 755166 JOINT,COUVERCLE A BOITIER DE PROLONGEMENT (REMPLACÉ PAR 55564101 7 55 095) 1
12 55564101 755095 JOINT,COUVERCLE A BOITIER DE PROLONGEMENT 1
13 11041482 2000940 VIS A TETE SIX PANS,M8 X 28,PROLONGEMENT A CARTER DE TRANSMISSION 4
14 90523630 706770 COUVERCLE,BOITIER DE RALLONGE (DESIGN METAL) 1
14 55564394 706360 COUVERCLE,BOITIER DE RALLONGE,AVEC JOINT D'ETANCHEITE (PLASTIQUE) 1
14 94724818 706005 COUVERCLE,BOITIER DE RALLONGE,AVEC JOINT D'ETANCHEITE 1
15 90345457 706564 JOINT,CARTER DE TRANSMISSION A BOITIER DE PROLONGEMENT 1
16 11029964 2000907 VIS A TETE A SIX PANS,M7 X 15,RECOUVREMENT A BOITIER DE PROLONGEMENT 4
16 11104291 2005347 VIS,TORX,M6 X 20,COUVERCLE A BOITIER D'EXTENSION 4
17 11098001 2005034 VIS A TETE A SIX PANS,M8 X 60,PROLONGEMENT ET RECOUVREMENT A CARTER DE BOITE DE VITESSES 5
18 11093801 2005215 VIS,TORX,M8 X 65,FLASQUE,SORTIE D'EAU 5
18 94724570 2034004 VIS,TETE CREUSE,TORX,M8 X 65,PROLONGEMENT ET COUVERCLE SUR CARTER DE BOITE DE VITESSES 5
19 90523326 755082 RECOUVREMENT,AVEC LEVIER SELECTEUR DE VITESSES 1
20 90344581 755923 -RONDELLE,24 MM OD,RECOUVREMENT DE LEVIER SELECTEUR 1
21 90182169 732235 -JOINT,RECOUVREMENT DE LEVIER SELECTEUR 1
22 90142132 755520 PLAQUE D'USURE,RECOUVREMENT 1
23 90523130 755714 BOULON DE REGLAGE,RECOUVREMENT,LEVIER SELECTEUR 1
24 90170121 755366 RESSORT,BUTEE,BOULON DE GUIDAGE DE RECOUVREMENT DE SELECTION DE VITESSES,21 X 67 1
25 90086144 755480 BAGUE,BOULON DE GUIDAGE DE RECOUVREMENT DE SELECTEUR DE VITESSES 1
26 90578181 755347 BAGUE,ARRET,RECOUVREMENT DE SELECTEUR DE VITESSE 1
27 90345458 755160 JOINT,COUVERCLE A BOITE DE TRANSMISSION 1
28 11080303 2000941 VIS A TETE A SIX PANS,M7 X 20,COUVERCLE DE SELECTEUR A CARTER DE BOITE DE VITESSES 4
30 90345227 370034 JOINT D'ETANCHEITE,COUVERCLE DE DIFFERENTIEL A CARTER DE BOITE DE VITESSES (SANS AMIANTE) (UTILISE AVEC F13 + BOITE DE VITESSES MANUELLE A RAPPORT COURT) 1
31 90335969 370028 VIS A TETE A SIX PANS,M7 X 21,RECOUVREMENT DE DIFFERENTIEL A CARTER DE BOITE DE VITESSES (UTILISE AVEC F13 + BOITE DE VITESSES MANUELLE A RAPPORT COURT) 0
32 90470781 724632 COUVERCLE,22.4 MM OD,POUR FERMETURE DE L'ORIFICE DU PIGNON COMMANDE DU COMPTEUR DE VITESSE 1
33 90542117 1510181 PRODUIT,ETANCHEITE,50ML,VIS D'AIRBAG 0
33 90167353 1970206 GRAISSE AU SILICONE,100GRAMMES 0
