Etude théorique
Fonctionnel
Fonctions principales FP1 à FP4
Etude de FP1G
Etude du déphaseur cathodyne canal gauche
étude théorique
Etude théorique de la fonction FS1g-1
Etude théorique de la fonction FS1g-2
(synthèse)
mesures
datasheets
Etude de FP2G
Etude de l'amplificateur en tension canal gauche
étude théorique
Etude théorique de la fonction FS2g-1

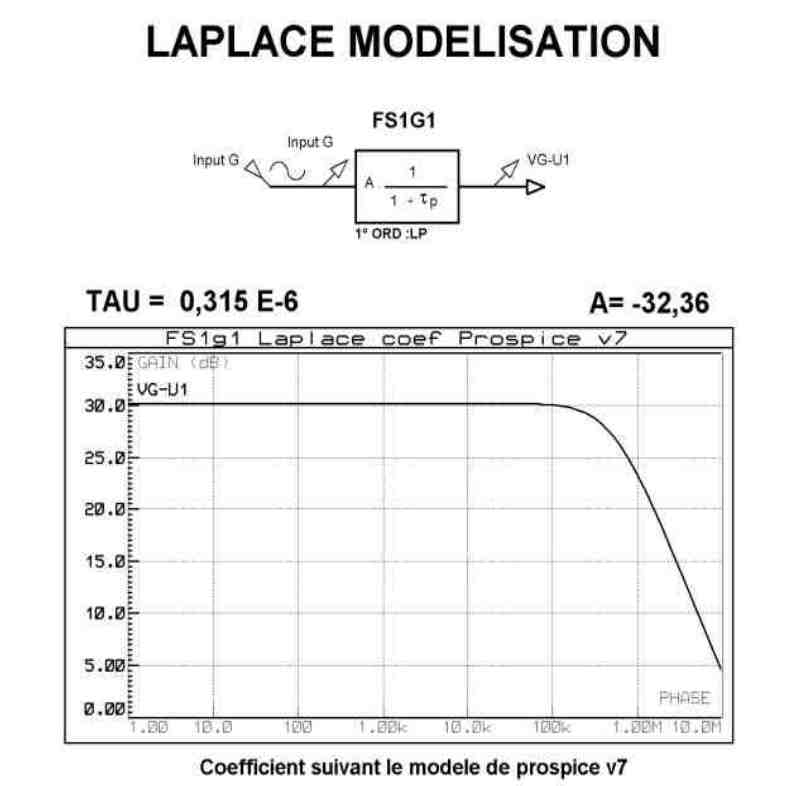

Modélisation de Laplace
Etude théorique de la fonction FS2g-2
VOIR LA FONCTION FS2g-1

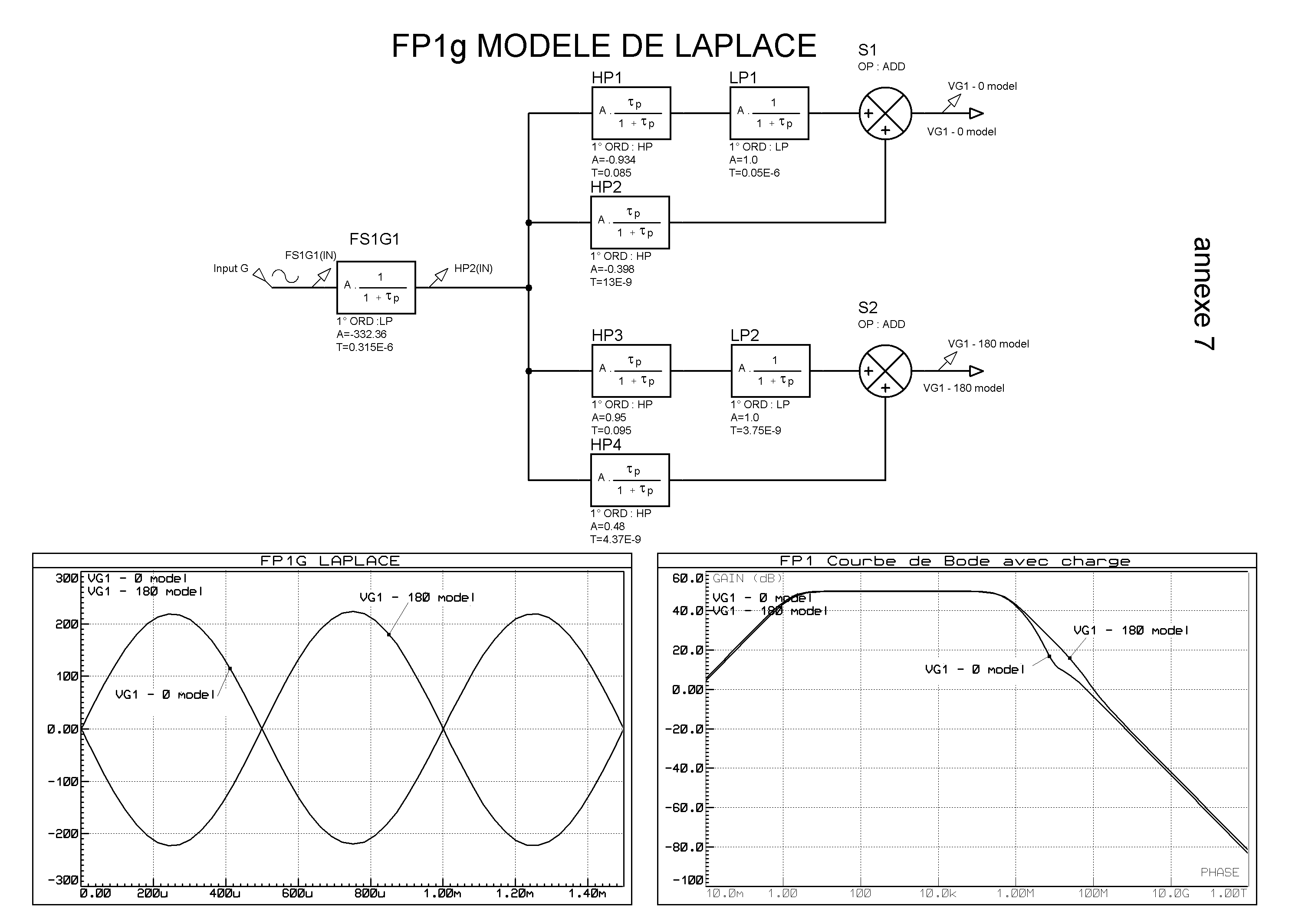

Modélisation de Laplace
annexe 1
annexe 2
annexe 3
(synthèse)
mesures
datasheets
Etude de FP3G
(Etude de l'amplificateur en puisssance canal gauche)
Principes de base du montage d'un
amplificateur de puissance en mode Ultra Linéaire
The Ultra linear Power Amplifier
Etude de FP4G
(Etude de la contre réaction canal gauche)
Etude du canal gauche en B.O.
(Etude du canal gauche en boucle ouverte )
Etude du canal gauche en B.F.
(Etude du canal gauche en boucle fermée )
Fonction annexe FA
Etude de l'alimentation
Etude de FA1
(Etude de la conversion tension - tensions)
Etude de FA2
(Etude de la conversion tension - tensions)
Etude de FA3
(Etude du filtrage des tensions continues)
Etude de FA4
(Etude de l'alimentation des filaments des tubes à vide)
Etude de FA5
(Etude de la mise au potentiel-filtrage des alimentations des filaments)
Etude de FA6
(Etude de l'indicateur de mise sous tension)
------------------------------------

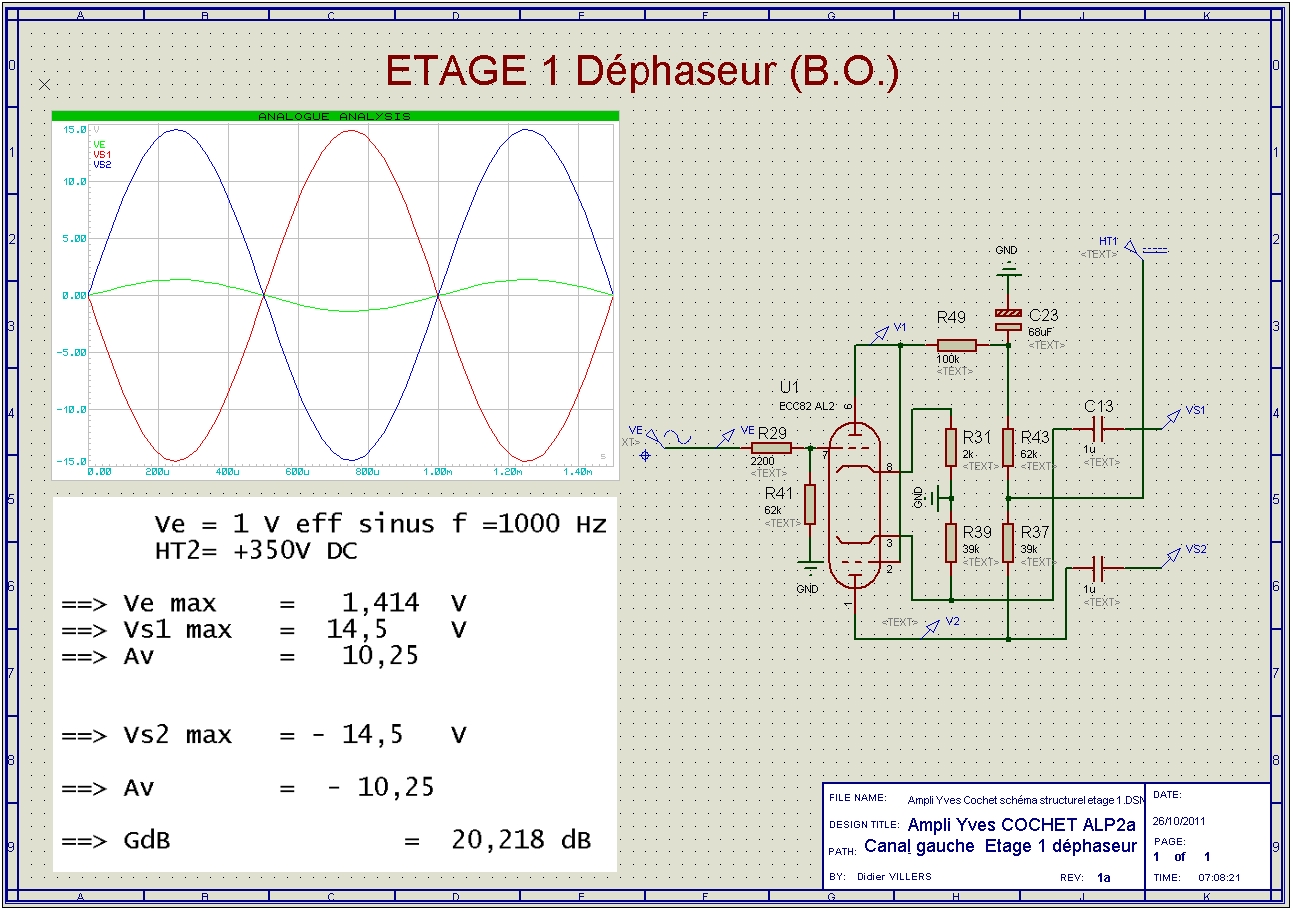

(étage 1 B.O.)
Etude de l'étage 2

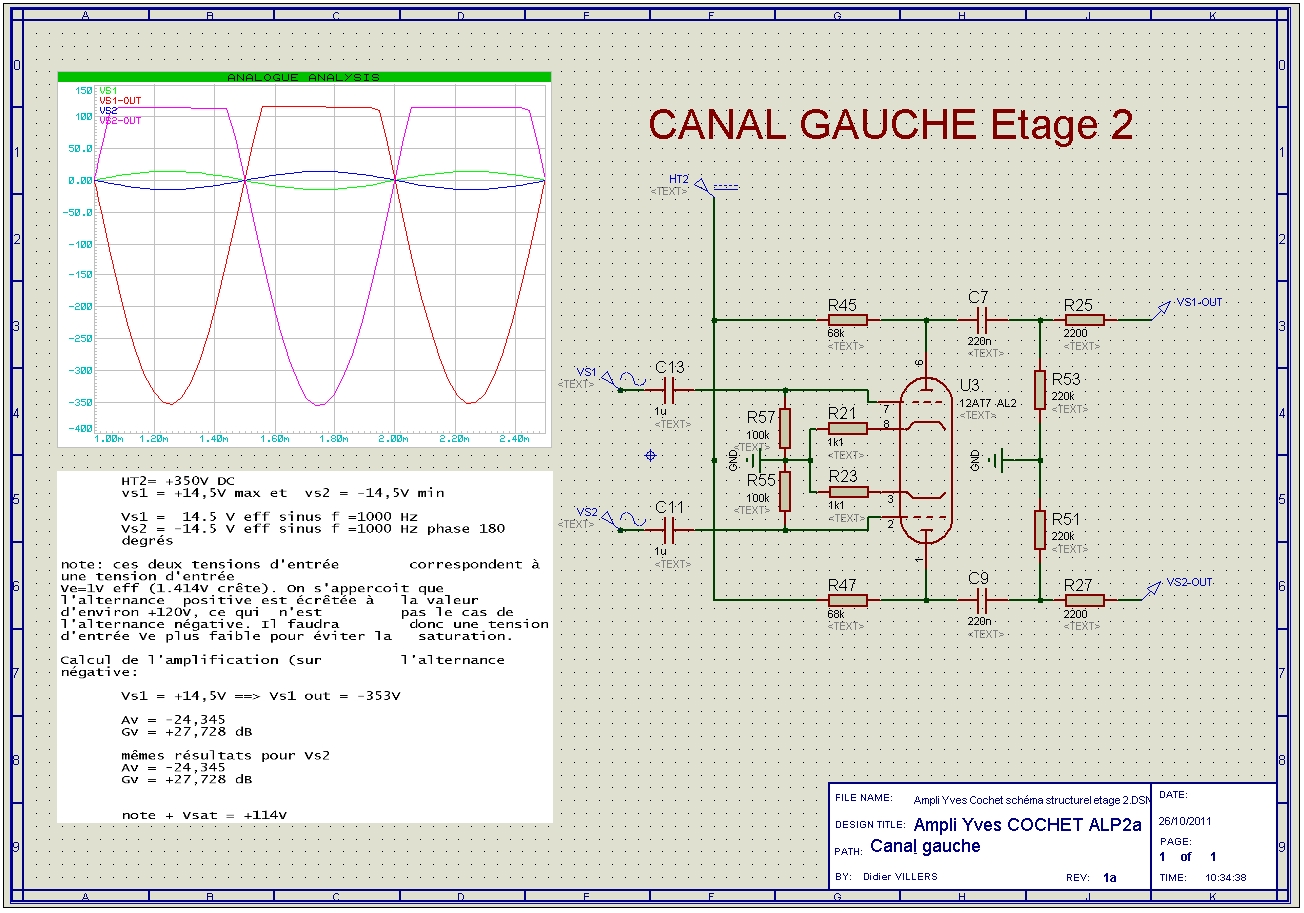

(étage 2 B.O.)
(à confirmer)
Etude de l'étage final
(étage 3 B.O.)
BONUS
Fonctionnel de l'amplificateur AL2 d'Yves Cochet
à suivre
